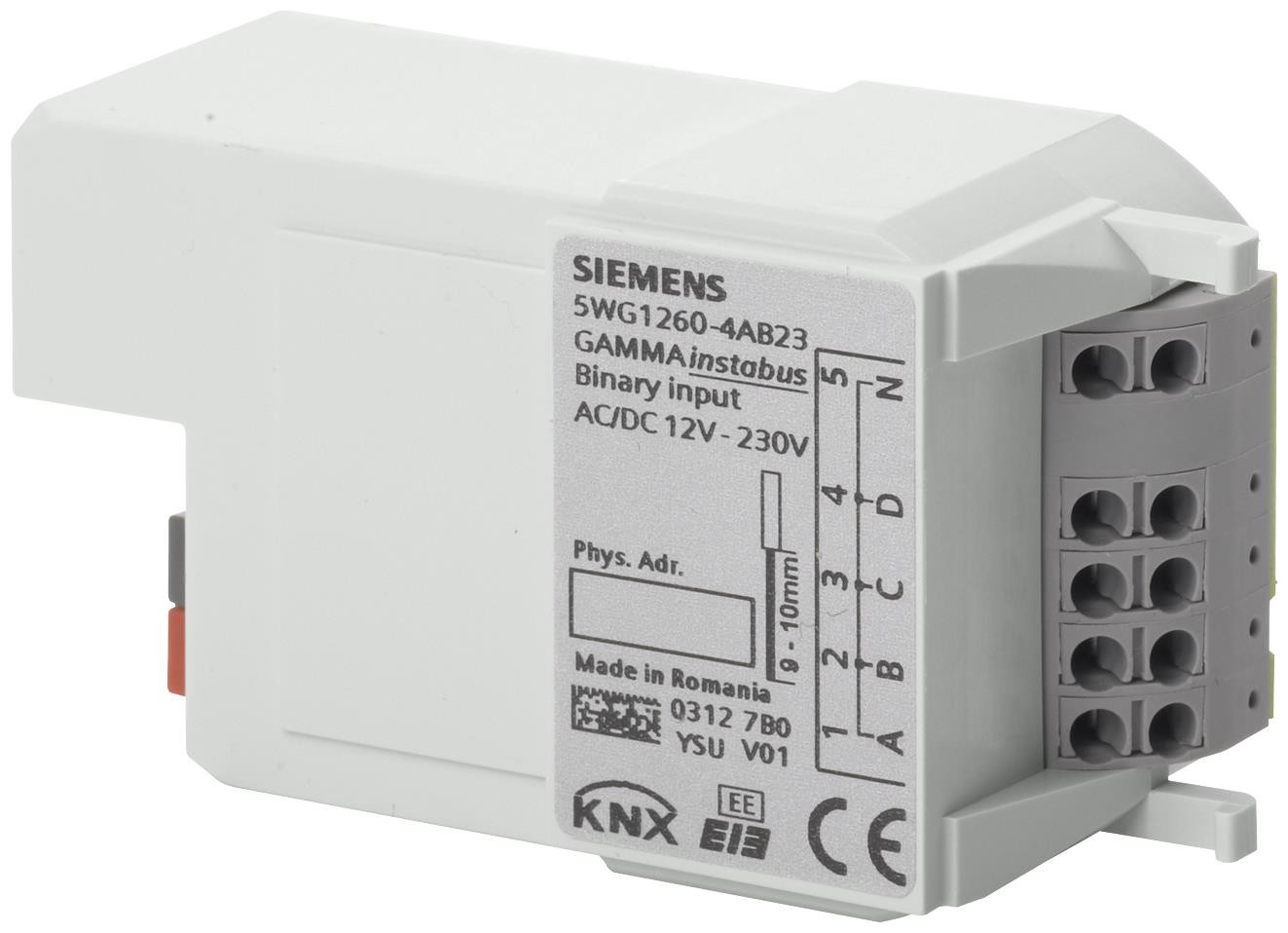

RL 260/23 – Entrada binaria RL 260/23 4 x 12…230 VCA/CC. Tensión de la señal de entrada: 12…230 VCA/CC. Montaje en caja room box AP 118/01 o AP 641/01.

Descripción

Entrada binaria RL 260/23 4 x 12…230 VCA/CC. Permite la conexión de hasta cuatro señales de interruptor o pulsador independientes entre sí. Tensión de la señal de entrada: 12…230 VCA/CC. Montaje en caja room box AP 118/01 o AP 641/01.

Funcionalidades adicionales GAMMA:
Se pueden seleccionar las siguientes funciones por entrada:

Conmutación de estado/valor binario de envío/Transmisión de los objetos de entrada tras el cambio;
Borde del conmutador, conmutador corto/largo, borde de valor de 8 bits, valor corto/largo de 8 bits;
Control de atenuación, sombreado, control de grupo de un solo botón;
Control de escena de 1/8 de bit;
Borde de valor de coma flotante de 16 bits y borde corto/largo de coma flotante de 16 bits;
Conteo de pulsos con/sin monitorización de valores límite (8/16/32 bits);

Se pueden seleccionar las siguientes funciones por par de entrada:

Atenuación con 2 pulsadores y telegrama de frenada y control de sombreado con 2 botones;

Bloqueo opcional de cada entrada mediante el objeto de bloqueo correspondiente;
Transmisión cíclica opcional de objetos de entrada;

Información adicional: La caja de control de la sala AP 641 y la caja del módulo de automatización AP 118 deben encargarse por separado. Véase el capítulo Sistema de instalación modular – Caja de control de sala – Cajas de módulos.
