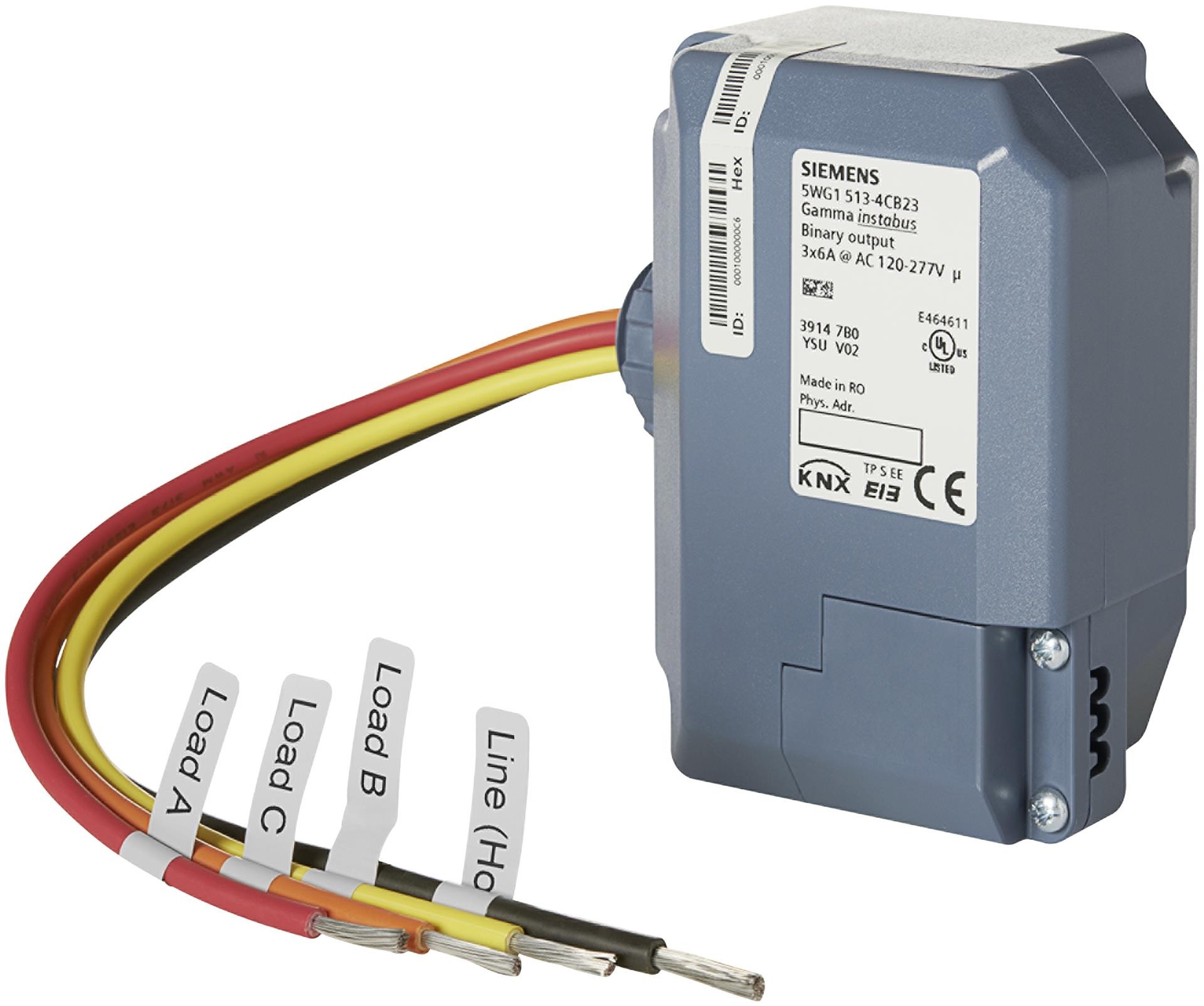

JB 513C23 – KNX Salida binaria 3 x 6 A, CA 120…277 V.

Descripción

Módulo JB 513C23 de 3 salidas binarias de 6A y tensiones de 120…277 VCA. Para montaje en cajas tipo NEMA. Dispone de control de escenas, funciones de tiempo: retardo On/Off, temporizador, modo nocturno… y funciones lógicas.

3 Contacto de relé flotante;
Un contacto de relé por salida como elemento de conmutación;
Corriente nominal de contacto según DIN EN 60669-1: 6 A (carga resistiva);
Electrónica alimentada por bus;
Unidad integrada de acoplamiento de bus, conexión de bus mediante bloque terminal de bus;
Tipo de protección: IP 20;
Un contacto de relé por salida como elemento de conmutación;
Voltaje nominal de funcionamiento por contacto AC 120…277 V;
Frecuencia de contacto nominal: 50/60 Hz;
Como dispositivo incorporado con conexión roscada de 1/2 pulgada para montar en o en una caja de conexiones UL/NEMA, con paso de los cables de función a través del conector roscado de 1/2 pulgada;

Funcionalidades adicionales GAMMA:
Para cada salida:

Modo de funcionamiento seleccionable (modo normal, modo de cambio de tiempo);
Modo de relé seleccionable (NO contacto / contacto NC);
Objeto de estado como una adición opcional;
Tiempos de retardo variables de encendido y apagado;
Operación lógica seleccionable (AND/OR) de dos objetos de comunicación;
Estado de conmutación seleccionable en el fallo de voltaje del bus y recuperación;
Adición opcional de un objeto en modo nocturno para encendido limitado en tiempo de la salida (y por tanto de la iluminación) por la noche;

Periodo variable de encendido por la noche o modo de cambio horario;
Selección posterior al activación del periodo Encendido (extensión del periodo On) en modo de cambio temporal;
Señal de advertencia seleccionable antes del apagado inminente mediante un apagado y encendido cortos tres veces (parpadeo) por la noche o en modo conmutador de tiempo;

Función seleccionable:

Incluyendo objeto de comunicación adicional para la anulación manual de una salida;
Control forzado seleccionable, incluyendo objeto de comunicación adicional para encender o apagar una salida en modo forzado;
Recuento seleccionable de horas de funcionamiento y con monitorización umbral de las horas de funcionamiento;
Recuento seleccionable de ciclos de carga y con monitorización umbral de los ciclos de carga;

Control integrado de escenas de 8 bits y vinculación de cada salida en hasta 8 escenas;
